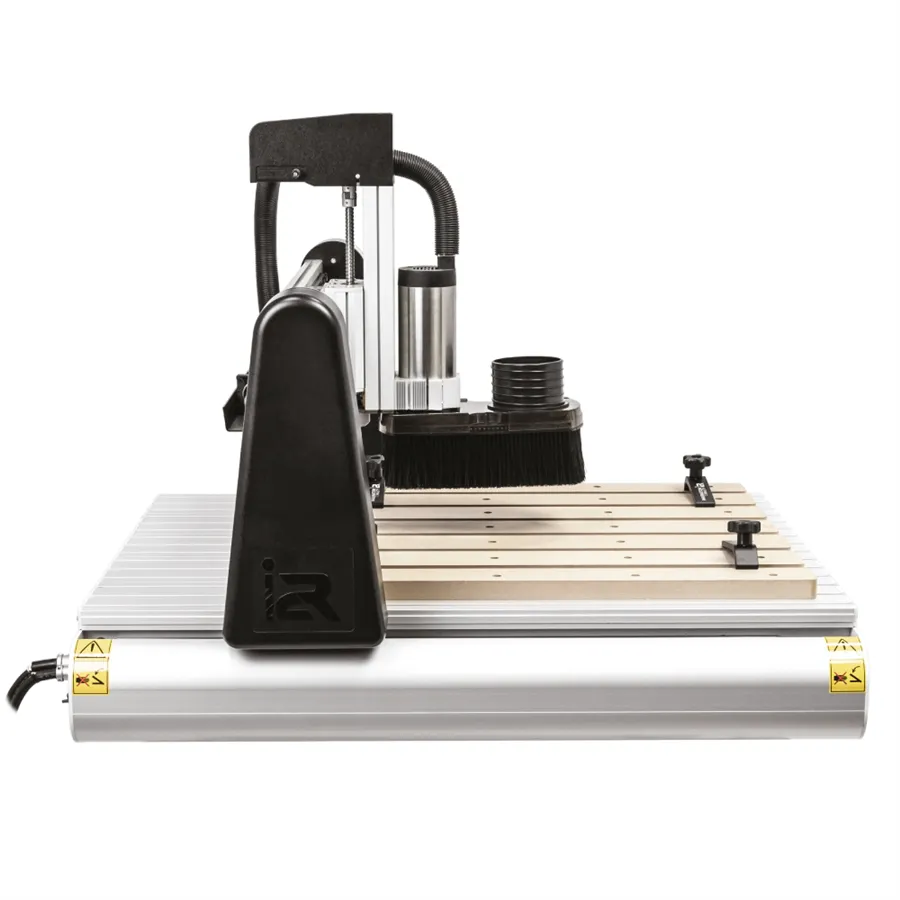

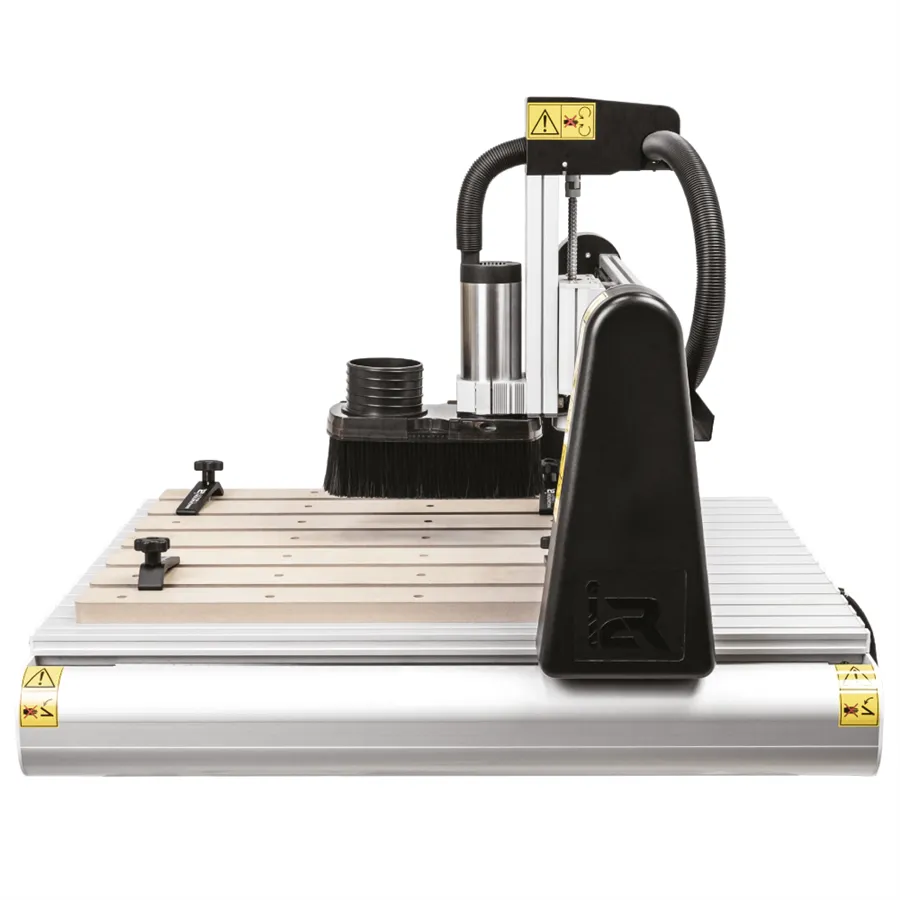

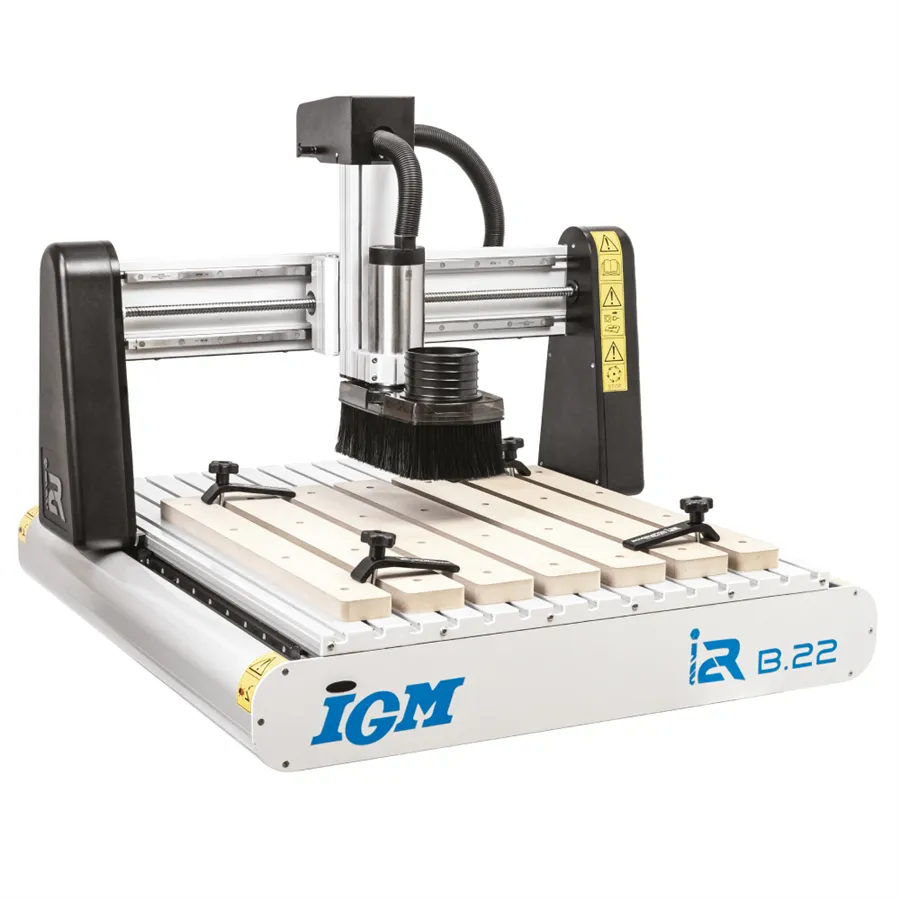

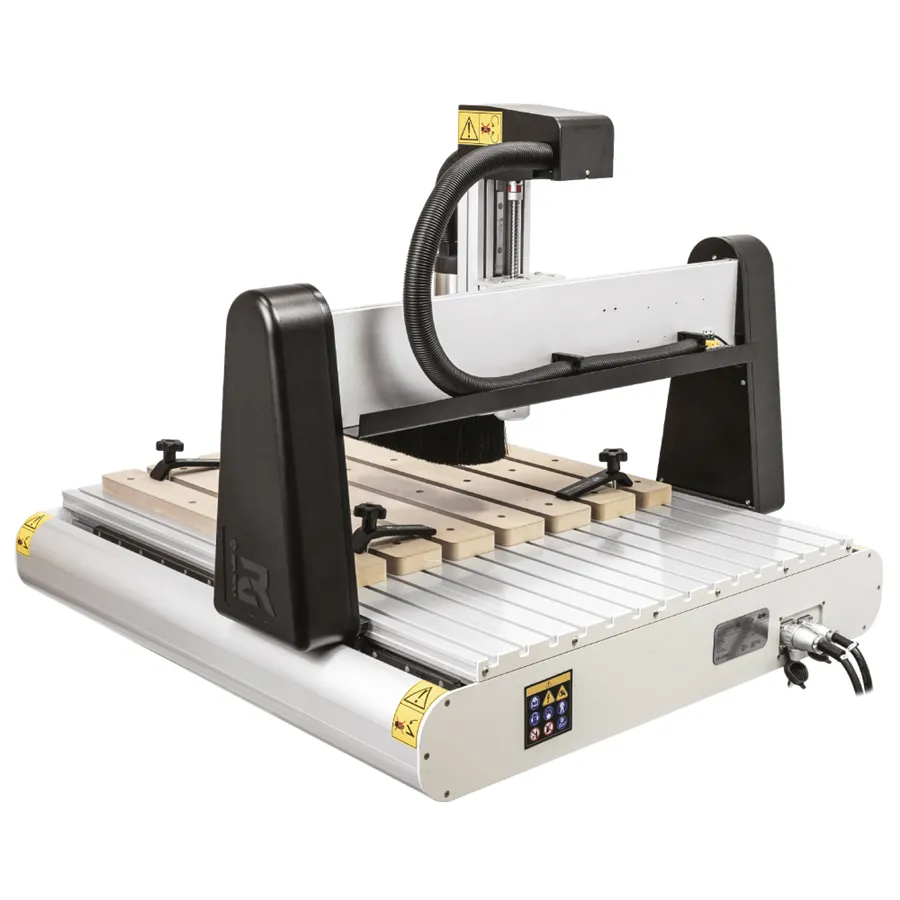

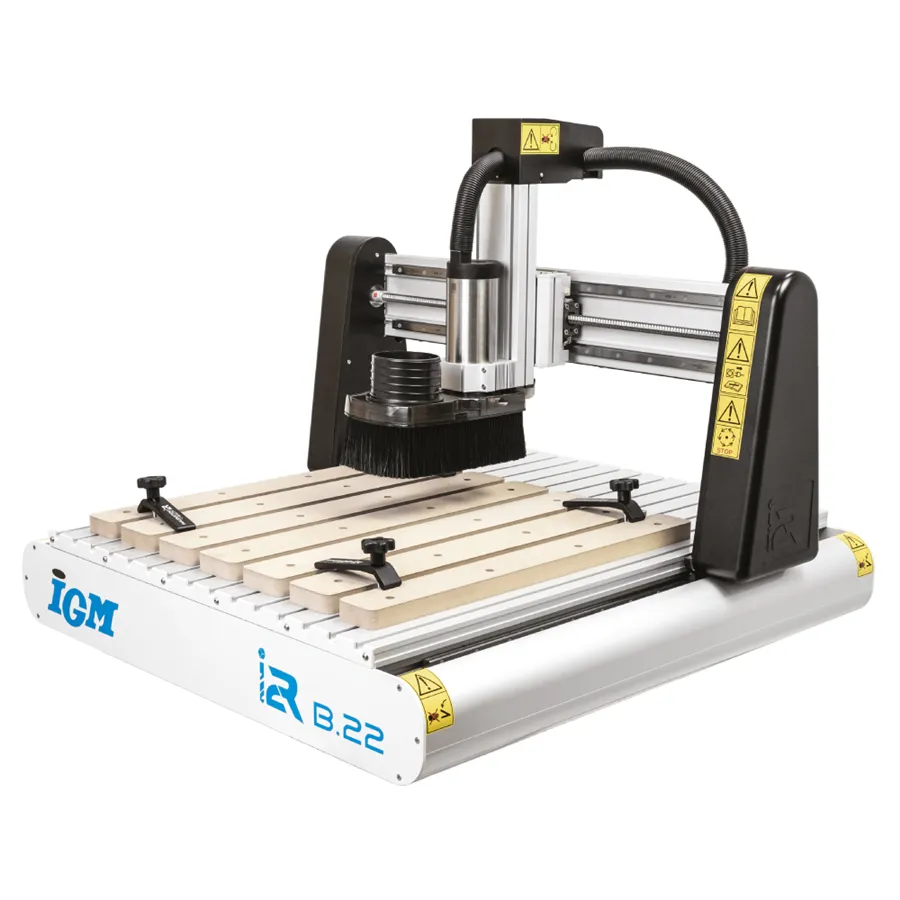

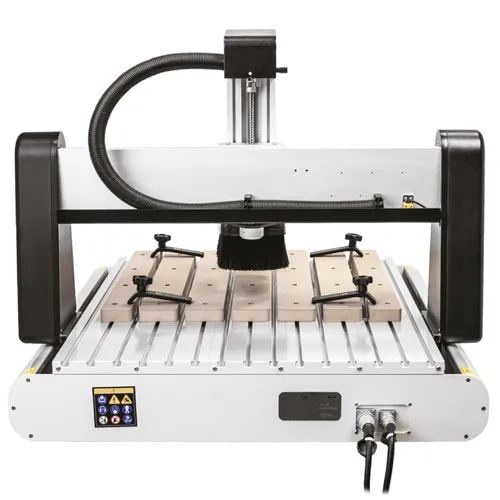

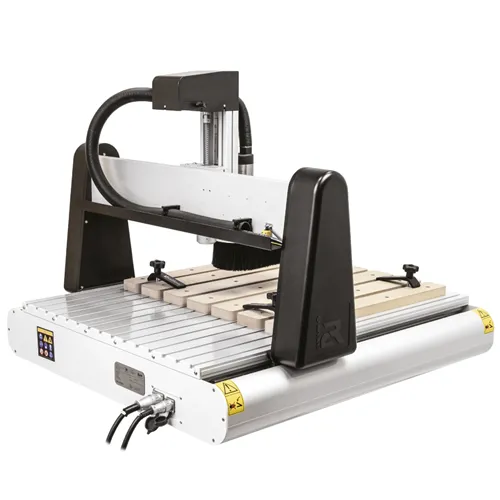

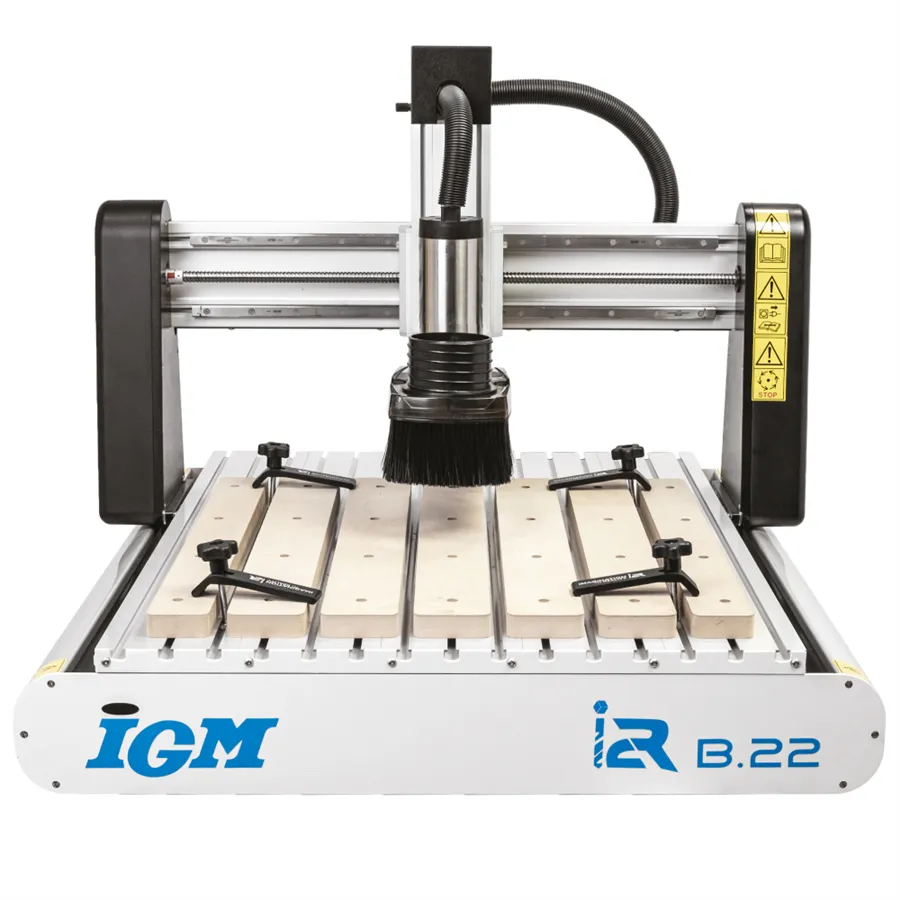

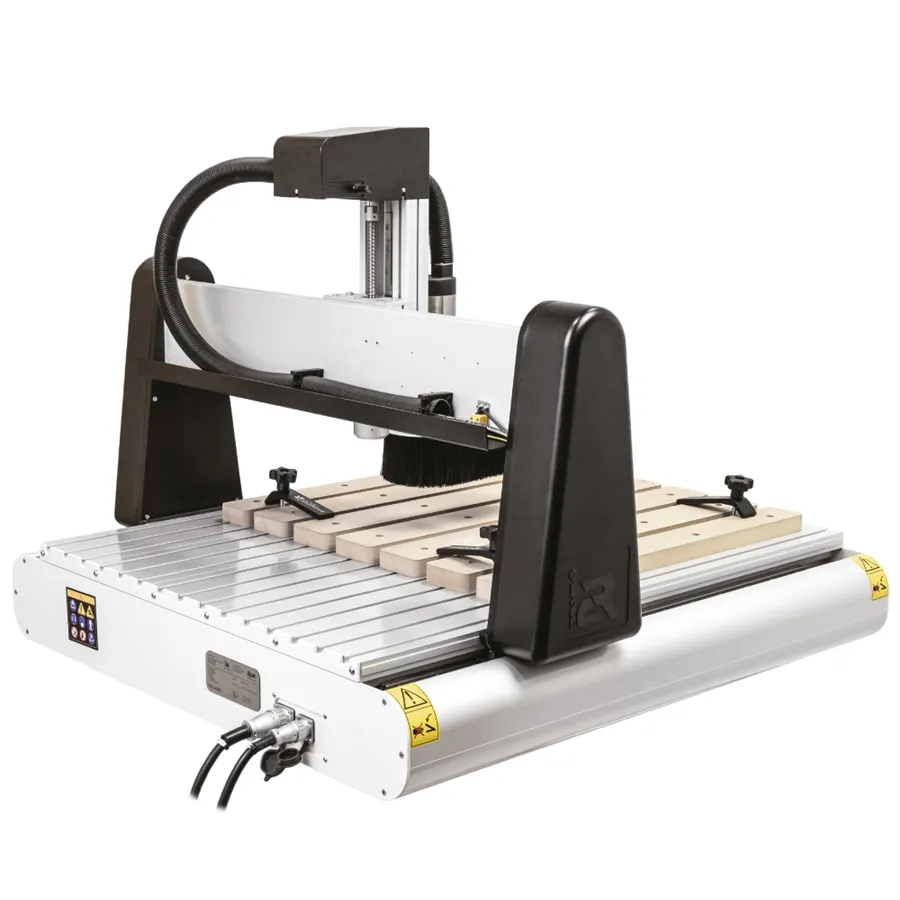

IGM i2R B22 három tengelyes CNC marógép kezdőknek. 2D és 3D marás, 1,5 kW orsó teljesítmény, 610x610 mm munkafelület, UCCNC szoftverrel vezérelve.
• Levegővel hűtött orsó 1,5 kW.
• Orsó mozgástartománya: 610 x 610 x 130 mm (X x Y x Z).
• Pontos gömbcsavarok.
• Prizmás vezetők minden tengelyen.
• Beépített mágneses érzékelők mindhárom tengelyen.
• Szerszám magasság érzékelő.
• Pontos és egyenes alumínium asztal T-hornyokkal és MDF-lapokkal.
• 2D és 3D marás.
• A gép egyszerű PC-s vezérlése és a munka valós idejű 3D-s előnézete.
• Ismétlési pontosság: 0,05 mm.
Az IGM i2R B-sorozatú CNC marógépet a kezdő CNC felhasználók számára fejlesztették ki. Ez a CNC a kiváló minőségű alkatrészeket és a precíziós mérnöki munkát ötvözi. Az eredmény egy rendkívül hatékony és nagy teljesítményű, egyszerű CNC-gép. Az IGM i2R marógép az UCCNC szoftver segítségével van vezérelve számítógépen keresztül. Ez egy nagyon intuitív, sok funkcióval rendelkező felület, amely alkalmas a tapasztalatlan és kezdő CNC kezelők számára. A B22 marógép egy rendkívül jó minőségű, precíziós, ipari alkatrészekből készült gép, amely az egyik legolcsóbb belépő a CNC világába.
Az IGM i2R B sorozatú CNC marógép ideális minden faalapú anyag, a legtöbb műanyag, hab és polisztirol megmunkálására. A gép alkalmas 2D bútoralkatrészek kivágására, betétek, 3D modellek, szobrok, termékminták és prototípusok gyártására, illetve jelölésre és címkézésre.
Az B22 modell nagy pontosságú, 16 mm-es gömbcsavaros vezetéssel rendelkezik, amelyet kiváló minőségű, alacsony súrlódású prizmás vezetés egészít ki minden tengelyen. Ezért nem talál a gépen meghajtószíjakat vagy áttéteket, amelyek csökkentenék a pontosságot és növelnék a gép rezgését. Az i2R marógépek gömbcsavarjai és lineáris vezetői is recirkulációs csapágyakat használnak, amelyek nagyon kis holtjátékot és páratlan pontosságot biztosítanak, és minden irányban nagy terhelést képesek elviselni.
A nagy teljesítményű, 1,5 kW-os léghűtéses orsó és a kiváló minőségű, nagy nyomatékú léptetőmotorok elegendő teljesítményt biztosítanak ennek a CNC marógépnek a több órás, igényes marási műveletekhez.

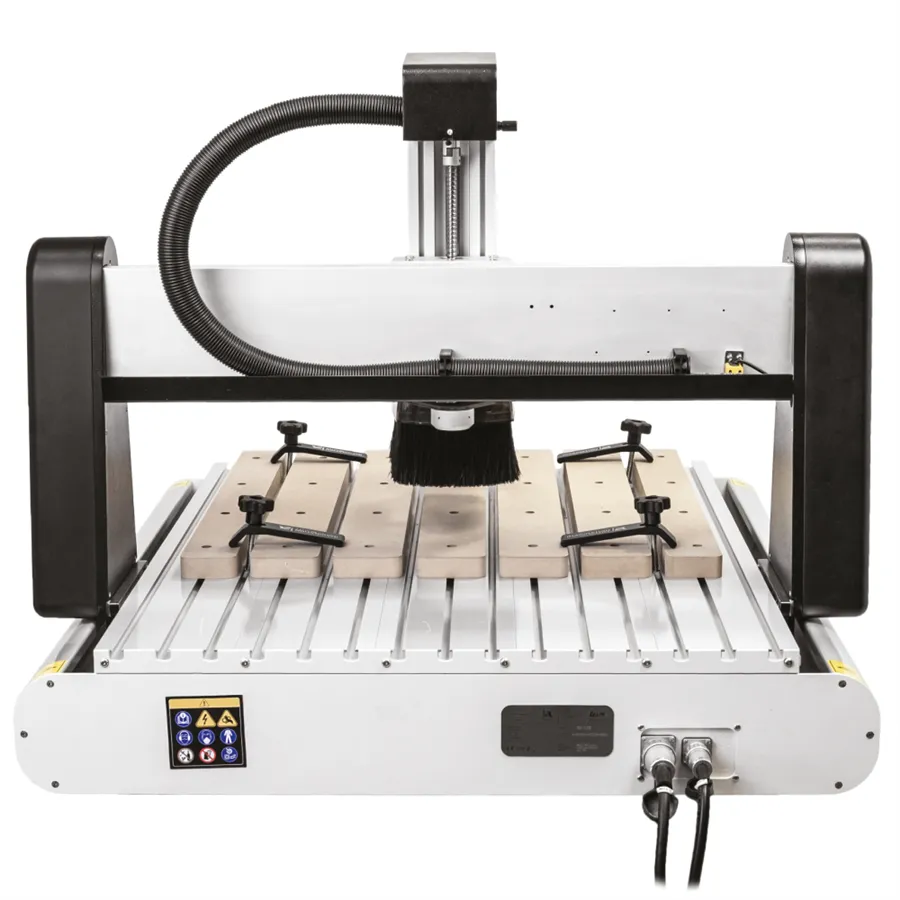

A robusztus hegesztett acélvázon, 25 mm vastag alumínium asztallap található, beépített MDF-lemezekkel, amelyek pontosan alátámasztják a munkadarabot, és megvédik a szerszámokat és az alumíniumasztalt a sérülésektől a munkadarab marása közben. Az MDF lapok között T hornyok vannak, amelyek a szorítók vagy a tartozékok rögzítésére szolgálnak.
Sok versenytársával ellentétben az i2R CNC marógépek mindhárom tengelyen mágneses közelségérzékelőkkel vannak felszerelve, amelyek megakadályozzák, hogy a portál a végállásokhoz ütközzön a végállásban. Ez lehetővé teszi a HOME funkció használatát, amely mindhárom tengelyt kalibrálja. Ez lehetővé teszi a gép számára, hogy pontosan tudja, hol van az orsó a munkafelülethez képest. Az összes kábel és hűtőfolyadéktömlő mindhárom tengelyen védve van a szakadástól, töréstől vagy becsípődéstől, mivel rugalmas védőkbe vannak beépítve és elrejtve.
Az UCCNC szoftvernek köszönhetően a gép minden lépését valós időben láthatja a laptopján. Az UCCNC segítségével könnyedén vezérelheti CNC-gépének minden mozgását és paraméterét, a csatlakoztatott érzékelő érintésével mérheti a szerszám mélységét, 2D-s és 3D-s előnézetben követheti a munka előrehaladását. Az UCCNC Windows operációs rendszerrel való maximális kompatibilitásának köszönhetően az i2R CNC marógép mozgását vezeték nélkül, Xbox játékvezérlővel (nem tartozék) is vezérelheti.
Az UCCNC szoftver vezérli a marógépet, de előbb egy másik programban elő kell készítenie a projekt paramétereit. Erre szolgál a CAD/CAM szoftver, amely a Kész projektet G-kódba exportálja. A G-kód egy gombnyomással egyszerűen feltölthető az UCCNC szoftverbe, majd a marógép egyszerűen beállítható a munkadarabra és elindítható. A B22 CNC marógép munkaméretei miatt csak a VCarveDesktopot kell megvásárolnia, amely lehetővé teszi a projektek létrehozását a teljes 610 x 610 mm-es munkaterületen, vagy a VCarvePro-t, amely több funkciót kínál.
A gép érintésérzékeny szerszámmagasság-érzékelőt tartalmaz. Miután behelyezett egy új szerszámot az orsóba, pontosan meg kell mérnie a szerszám hosszát az alkatrészhez vagy a munkapadhoz képest. Az érintésérzékelőt egyszerűen be kell dugni a marógép portálján lévő csatlakozóba, majd az érzékelőt a szerszám alá kell helyezni, és a szerszámhossz automatikusan mérésre kerül, és az UCCNC programban az UCCNC program és annak AUTO Touch-Off funkciója segítségével tárolásra kerül.
Az UCCNC és a Vectric minimális követelményei PC-re vagy laptopra:
• Processzor: 2 GHz
• RAM: 4 GB RAM
• Tárhely: 16 GB
• Operációs rendszer: Windows 7, 8, 10
• Egyebek: USB-A port + Ethernet port
A laptop és a CAD szoftver Vectric nem része a készletnek.
• Típus: i2R B22
• Javasolt felhasználás: Kézműves
• Orsó teljesítmény (230V): 1500 W
• orsó hűtés:levegővel
• Tokmány típusa: ER16
• Tokmány tartomány: 1- 10 mm
• Orsó fordulatszáma: 0 - 24 000 ot./min
• Max. adagolási sebesség az X/Y tengely mentén: 3500 mm/ perc (58 mm/s)
• Max. adagolási sebesség a Z tengely mentén: 1500 mm/min (25 mm/s)
• Vezetés típus: 16 mm gömbcsavar + prizmás vezetés
• Tartomány az X tengely mentén: 610 mm
• Tartomány az Y tengely mentén: 610 mm
• Tartomány a Z tengely mentén: 130 mm
• Elszívás: 100 mm
• Kezelőfelület: UCCNC (PC Windows operációs rendszerrel)
• Gép méretei (HxSzxM): 1050 x 930 x 800 mm
• Gép tömege: 90 kg
• Szállítási méret (HxSzxM): 1060 x 980 x 520 mm
• Bruttó tömeg: 104 kg
Csomag tartalma:
• CNC B22 gép vezérlő dobozzal
• 2 db ER16 (6 mm és 8 mm) tokmány
• Elszívó burkolat
• 2 db kulcs az orsóhoz
• Szerszámmagasság érintésérzékelő
• UCCNC licenc (korlátlan)
• 4 db Szorító
• Hálózati kábel
