A munkaasztal tartóval széles felhasználhatóságot biztosít

ABS élek ragasztása kicsi műhelyekben többféle módon oldható meg. Valaki külsős cégnél rendeli meg az élfóliázást, valaki a régi módszert alkalmazza és valaki megvásárolja az IGM hordozható élfóliázót. Ha még mindig a megfelelő élfóliázót keresi vagy már meg is vette nálunk, ebben a cikkben felajánlunk néhány kiterjesztési lehetőséget a felszereléséhez, konkrétan az IGM Munkaasztalt tartóval fogjuk bemutatni.

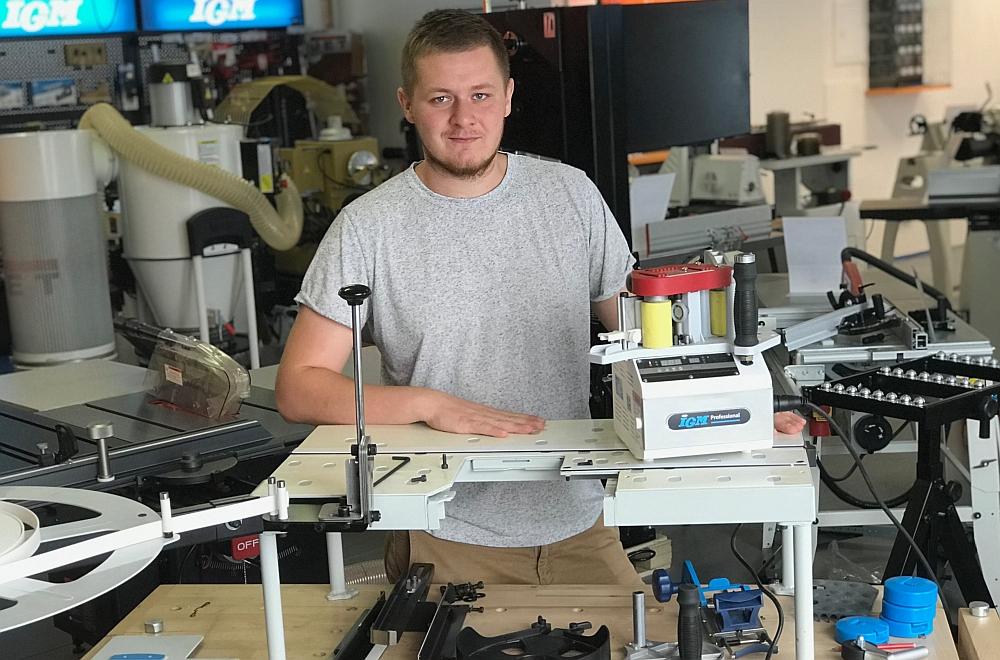

Az asztal az élfóliázóhoz úgy van tervezve, hogy bármely általunk kínált élfóliázó elhelyezhető legyen benne. Továbbá az asztalba egyszerűen rögzítheti a PD80 kézi ABS éllevágó gépet is. Minden része összefügg egymással és tökéletesen összeáll, mint egy egész.

Az asztal rövid lábakkal van felszerelve nyílásokkal, amelyek által alapzathoz lehet rögzíteni. Az asztal így munkaasztalra, gyaluasztalra vagy állványra helyezheti, amelyet erre a célra gyárt. Csak számolni kell azzal, hogy a szalagtartó támasztó lábbal rendelkezik, amelyet alá kell támasztani. Ezért nagyobb felületet tervezzen a hátsó jobboldali sarokban. Az asztal acél konstrukcióból épül fel, pléh lemezzel és fém lábakkal rendelkezik.

A felső felület műanyag bevonattal rendelkezik, amely nem sérti az anyagot. A műanyag felületnek köszönhetően nem karcolódik vagy sérül a ragasztott darab.

Asztal használata hordozható élfóliázóval

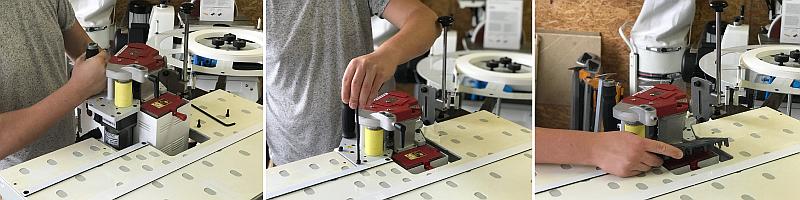

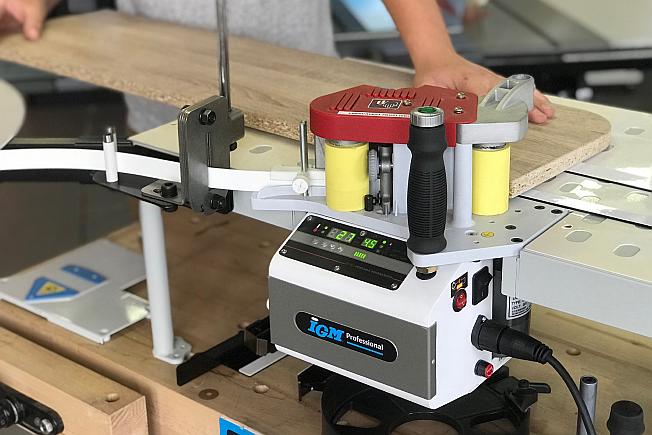

Ahogy már leírtuk, az asztal használható bármely általunk kínált hordozható élfóliázóval. Legyen az a legjobb DR500, vagy az alap élfóliázó BR300 jelöléssel. Az élfóliázó rögzítése egyszerű és gyors és 3 csavar segítségével történik inbuszos fejjel. Nagy előnye ennek az asztalnak, hogy szalagtartóval és éllevágó ollóval kapja már alap felszerelésben. Kényelmesen felhelyezi az ABS szalag teljes tekercsét a tartósa, áthúzza az ollón az adagoló hengerére az élfóliázónak. Él ragasztása után a szalagot egyszerűen elvágja. Ezeknek az éllevágó ollóknak köszönhetően nincs szükség mérni a szalagot minden oldalon, amelyet ragasztani kíván. A ragasztás és levágás után megfordítja a darabot, betolja megint a szalagot az adagoló hengerre és folytatja az élfóliázást a másik részen.

Élfóliázás közben kb. 2 mm magasságba kell emelni a darabot a munkafelület felett. Ezt a célt lapos mágnesek szolgálják, amelyeknek műanyag a felülete és az asztalon előre kijelölt hellyel rendelkeznek. Ezek az elemek megemelik a darabot, hogy a szalag a megfelelő pozícióban legyen felhelyezve a munkadarabra.

Darabok élfóliázása ABS szalaggal az asztal és hordozható élfóliázó segítségével egyszerű és akadálymentes.

Munka befejezése után vagy nagyobb darabok élfóiázásánál az élfóliázót egyszerűen lecsavarozza és használhatja manuális vezetéssel a darab mentén.

Asztal használata éllevágáshoz

Ha már fel van ragasztva az összes ABS él, le kell marni rádiuszos maróval. ABS élek marására alkalmas a PD80 kézi marógép, amely csapágyfékkel, magasság egyszerű és pontos beállításával, ujjmaróval és asztalkiterjesztéssel van felszerelve megnövelt alapzattal, hogy marni lehessen a túlérő ABS szalagot.

Ezt az éllevágó marógépet egyszerűen az asztalban rögzítheti a redukciós lemeznek köszönhetően, amely az alap felszereltség része. Pár percen belül megváltoztathatja az asztal felhasználhatóságát.

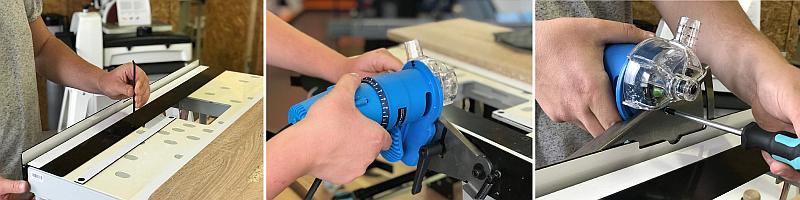

A praktikus élfóliázóból praktikus éllevágó lesz. A redukciós lemezt ugyanarra a helyre helyezi, ahol eredetileg az élfóliázó volt. A redukciós lemez rögzítése után három csavarral felhelyezi az éllevágó marógépet a kívánt pozícióba. Mivel a marógép be- és kikapcsolása rögzítés után körülményesebb, az asztal külön kapcsolóval van felszerelve csatlakozóval, amelybe a marógép tápkábelét csatlakoztatja. A marógép be- és kikapcsolása így közvetlenül az asztal oldalán történik.

ABS él marásánál a mart darabot szükséges kb. 2 mm magasságba emelni a felület felé, hogy a túlért szalag ne súrlódjon a felületen. Erre a célra szolgálnak a lapos mágnesek ugyanúgy, mint ahogy azt élfóliázásnál is. Ezeknek az alátéteknek köszönhetően a darab megemelkedik és nem éri a szalag a felületet. Az asztal és éllevágó marógépnek ezen kombinációja csak szögmaróval vagy lekerekítő maróval való éllevágásra szolgál.

Élek marása és lekerekítése után a túlérést még be lehet tisztítani kaparóval, amely az éllevágó marógép alapfelszereltségének a része.

Asztal használata él marására kiterjesztéssel

Az asztal használata a kiterjesztéssel lehetséges készlet megvásárlása után egyenes darabokra ST97 jelöléssel. Ennek a készletnek a tartalma különböző vonalzók és alátétek az asztalra egyenes darabok ragasztására, de egy vonalzó is emelő mechanizmussal, amelyhez a PD80 éllevágó marót kell rögzíteni. Az egyenes vonalzó felcsavarozása után az emelő mechanizmussal az asztal szélére rögzíti a PD80 éllevágó marót az előre kijelölt helyekre ebben a mechanizmusban.

Ezzel megváltozik a marás elve, mégpedig úgy, hogy marás közben az egész mechanizmus megemelkedik és a szerszám csapágya másolja a darab felületét.

Ennek köszönhetően az él pontosan van marva a darabbal szemben.

Az emelő mechanizmus a vízszintes tengelyen tolja . az ABS élhez vagy el tőle. Ez a vonalzó az emelő mechanizmussal nem alkalmas ívelt darabokra de egyenes darabokra teljesen egyedi. Megkönnyíti és meggyorsítja az ABS élek marását, tehát az egész kiterjesztést csak ajánlani tudjunk Önöknek.
