A táblák csapokkal történő összeillesztésének egyszerű módja. Tudjuk, hogyan kell ezt csinálni!
Szeretné megtanulni a szekrény táblák összeillesztését? Régi szekrényt kell megjavítania vagy egy újat kell átalakítania? Tanácsot adunk Önnek, hogy egy olcsó felszereléssel hogyan lehet csapos illesztést készíteni, amelyik nem kerül sokba és mindenki meg tudja csinálni.
Proces postępowania podczas pracy z urządzeniem do dyblowania IGM Fachmann 125-508819 tiplizővel
A munkához egy kb. 3200 Ft-ért beszerezhető alap felszerelést választottunk, amelyet egyszerűen megrendelhet az IGM webáruházunkban vagy megvásárolhatja az IGM szaküzleteiben.

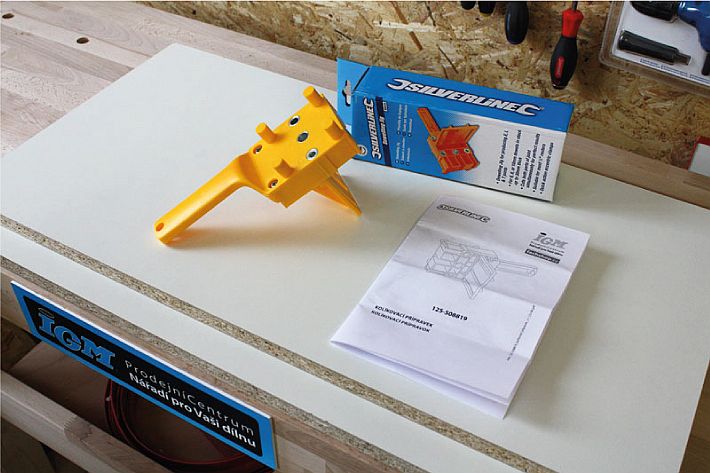

A csomag tartalma
A tipliző felszerelést, amelyet az IGM nástroje a stroje s. r. o. vállalat forgalmaz a könnyen áttekinthető kezelési útmutatóval együtt kapja kézhez. A felszerelés kemény műanyagból van elkészítve és a furatok edzett fém hüvelyekkel vannak ellátva. A felszerelés 6, 8 és 10 mm-s csapos illesztések elkészítést teszi lehetővé. Erre a célra a három különböző méretű furat szolgál.
A felszerelés használata

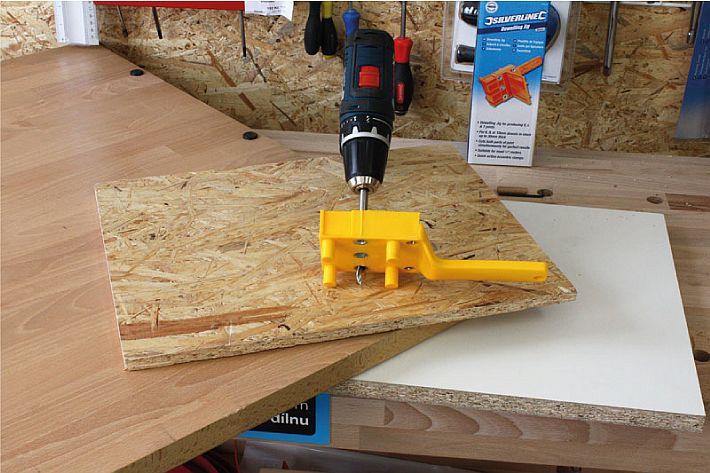

Az IGM Fachmann felszereléssel 10 mm- 30 mm vastagságú faforgácslapokat, laminált táblákat, furnérokat, enyvezett táblákat és faalapú anyagokat illeszthet össze.
Szükséges kiegészítők a tiplizőhöz

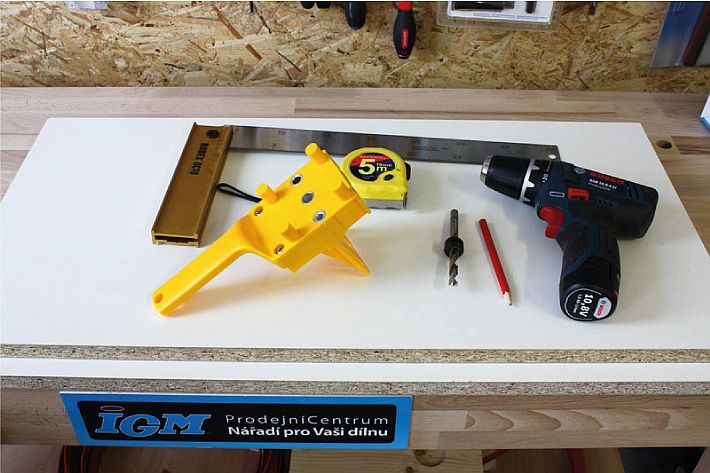

A csapos illesztés elkészítéséhez a tiplizőn kívül szüksége lesz: csapokra, hegyes ceruzára, méteresre a furatok kimérésére és megrajzolására, fúrógépre, vagy akkumulátoros fúrógépre, mélységi ütközővel felszerelt fúrószárra. A munka befejezéséhez szorítókra és ragasztóra lesz szüksége a munkadarabok összeragasztásához. A munkadarab rögzítéséhez Önnek szüksége lesz szorítókra a megfelelő ragasztás érdekében az illesztés összehúzására.
A furatok középpontjának kimérése

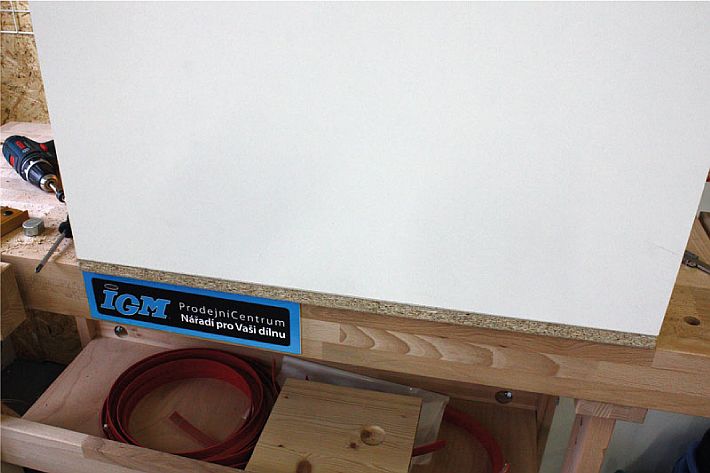

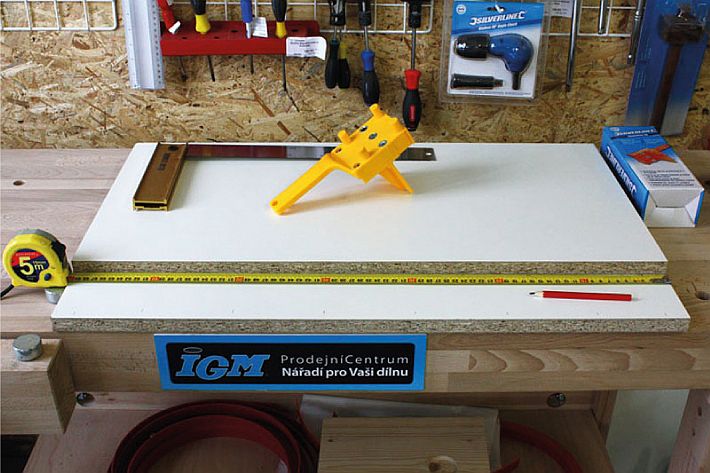

Mindkét munkadarabot helyezze egymásra, határozza meg az elülső oldalt és a méteressel az alsó táblán mérje ki a csapok középpontjait. Javasolt az első csapot az elülső illetve a hátulsó széltől 27 mm helyezni. A csapok közötti távolság bármilyen lehet. Azonban ne feledje, a nagy köztávolságok nem biztosítanak az illesztésnek elegendő szilárdságot. Javasolt a csapok közötti 65-100 mm távolság. Ezzel az illesztés szilárdsága biztosítva lesz.

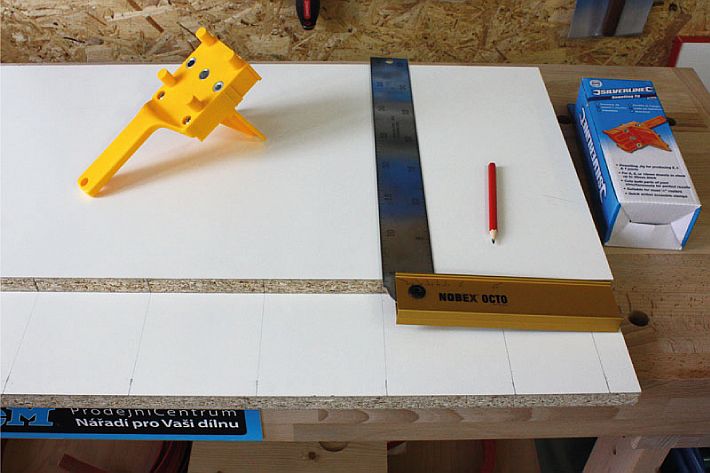

Átrajzolás a másik munkadarabra

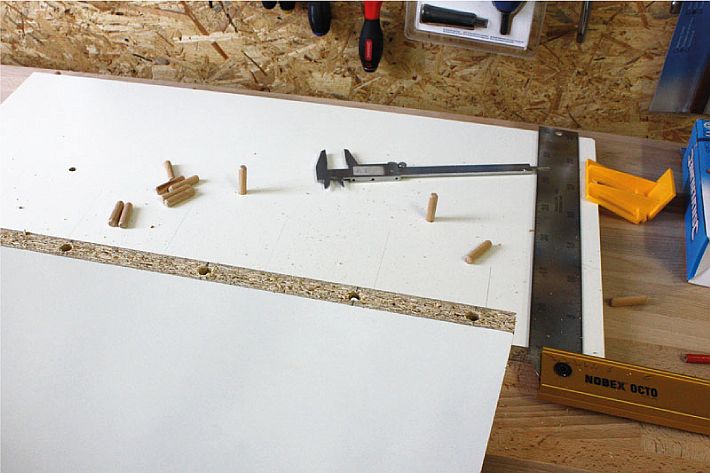

A csapok középpontját jelölje meg a másik munkadarabon is és derékszögű vonalzó segítségével rajzolja meg az összes csap helyét, hogy a felszereléssel könnyen betaláljon a furat közepébe (keresztekkel megjelölve). Azon a munkadarabon, amelyre a felületen lesznek a furatok, a felületre rajzoljuk a csapok helyét, a másikon pedig az élbe lesznek a furatok fúrva.

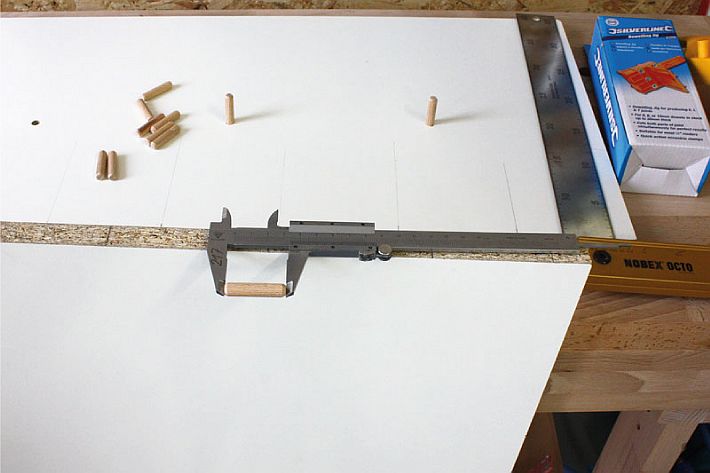

A csap méretei- a fúrásmélység elosztása
Mérje meg a csap teljes hosszát és ossza el, hogy milyen mély furatokat fog fúrni a tábla élébe és a felületbe. A mi esetünkben a csap hossza 35 mm. A tábla vastagsága 18 mm. A felületbe 15 mm mély furatokat, az élbe 22 mm mély furatokat fúrunk. Mindig 2 mm hagyunk a ragasztónak, most 15 mm a felületbe + 20 mm az élbe + 2 mm a ragasztónak.

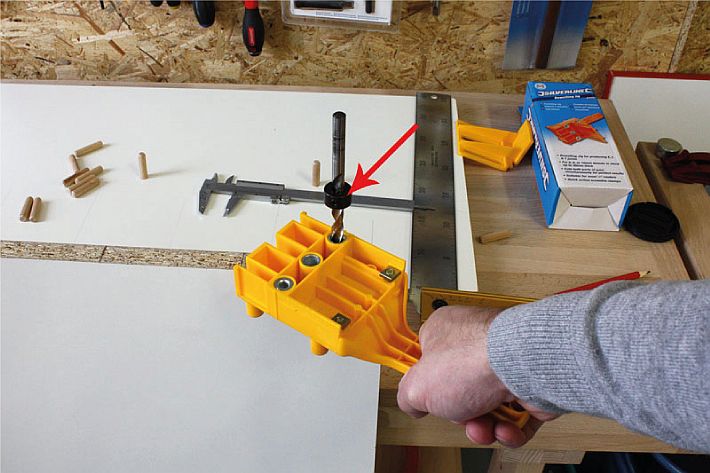

A fúrásmélység beállítása
A felszerelést helyezze a munkadarabra, a fúrószárat tolja a hüvelybe, amíg nem éri el a munkadarabot. A fúrás mélysége egyenlő az ütköző és a felszerelés közötti távolsággal. A távolságot a gyűrűvel állítja be és a gyűrűt biztosító csavarral rögzíti. Győződjön meg arról, hogy a biztosító csavar megfelelően meg van húzva, hogy munka közben ne mozduljon el, és ezzel együtt ne történjen meg a furat mélység módosulása.

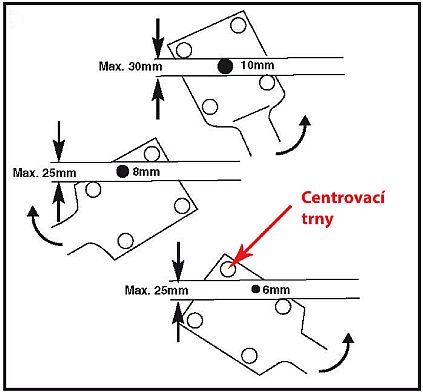

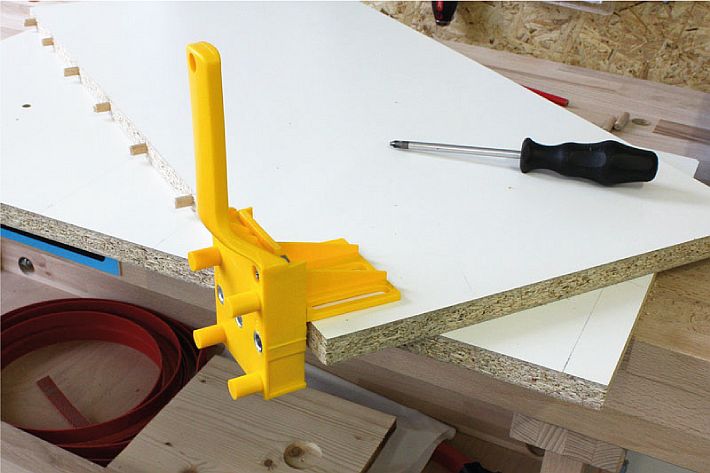

A felszerelés beállítása a munkadarab élén való fúráshoz
Az élbe való furatok elkészítésekor nagyon fontos, hogy a furatok az él közepében legyenek és a csapok közötti távolságok pontosan legyenek beállítva.
A kiválasztott átmérőjű furat kifúrásához a felszerelést a leírt módon kell a munkadarab élére helyezni (a fenti ábra szerint). A központosító tüske és a fogantyú forgatásával állítsa be a furat középpontját. A csapok közötti távolság meghatározásához segítségül lesznek az élen húzott vonalak. A vonalak mindig a vezető hüvelyek közepén kell, hogy legyenek.

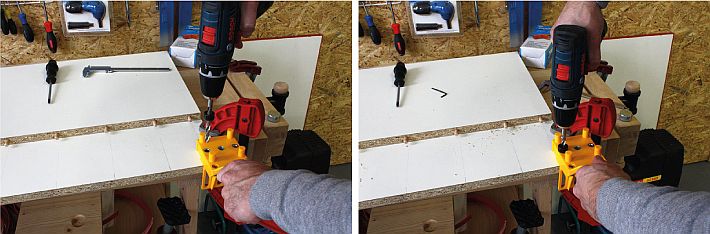

Furat fúrása az élbe
Helyezze a fúrószárt a hüvelybe és készítse el a furatot.
Ugyan így járjon el a többi csap esetében is.
TIPP: A pontos fúráshoz és a furat vezetéshez a vezető heggyel és elővágóval rendelkező fúrószárat használja. Fa fúrókat az IGM webáruházában talál.

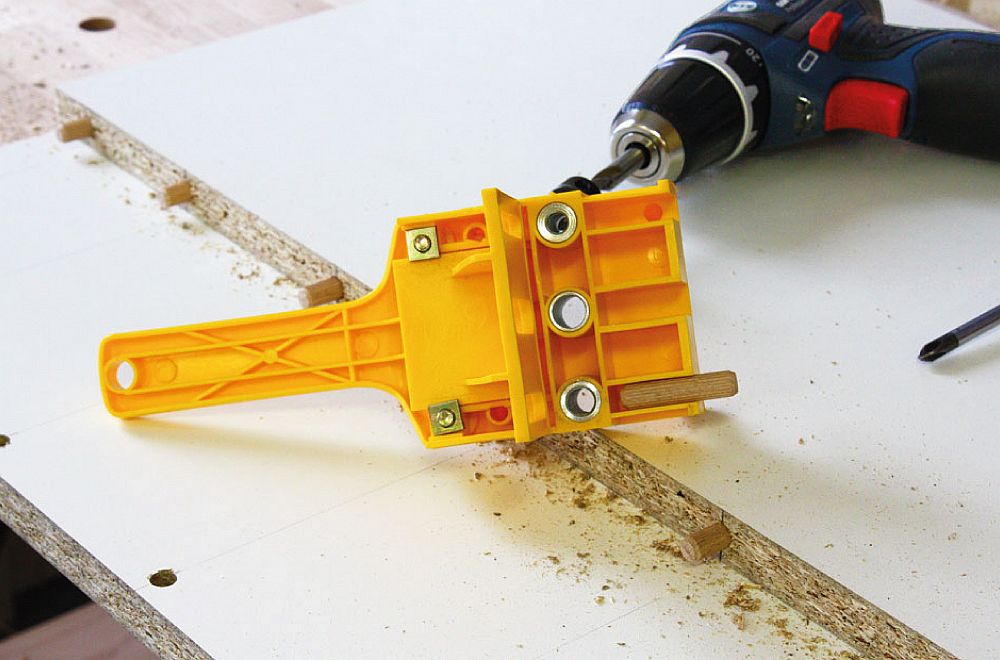

A felszerelés beállítása a munkadarab felületén való fúráshoz
Az egyszerű beállítás érdekében helyezzen egy csapot az élen lévő furatba, és csúsztassa rá a szerszámot egy azonos átmérőjű furattal. Az oldal ütközőt tolja a táblához és húzza meg a biztosító csavart.

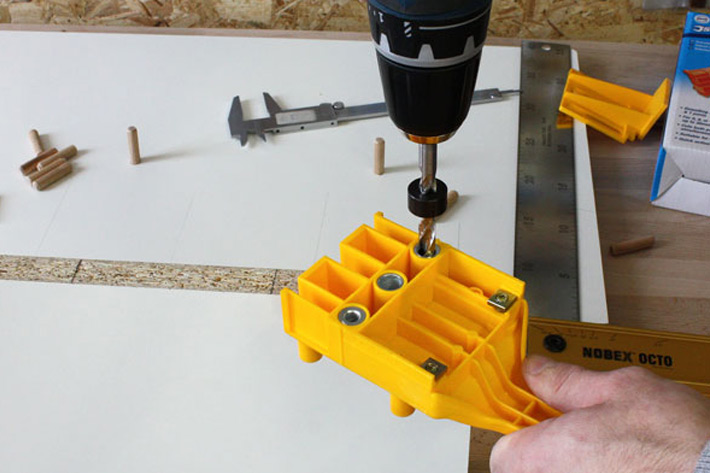

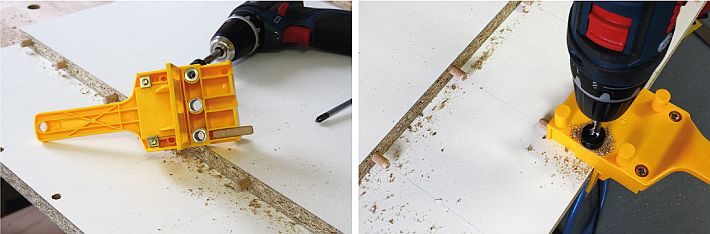

Furat fúrása a felületre
Állítsa be a 15 mm fúrat mélységet a mélységi ütközővel és fúrja ki a furatokat. A széltől való távolságot a felszerelés oldal ütközője biztosítja. A csapok közepét a megrajzolt távközök szerint állapítja meg. Így járjon el az összes csap esetében.
TIPP: A fúrás közepének könnyebb meghatározása érdekében helyezze be a csapot a fúrógépbe alulról a használt furatig, és ennek megfelelően állítsa be a középpont helyzetét.

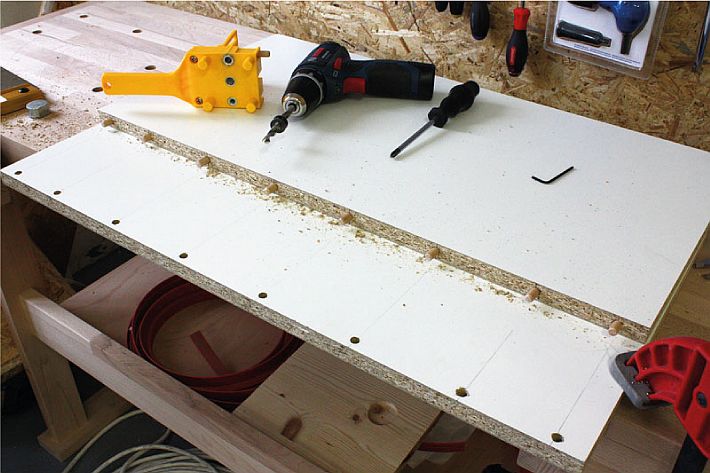

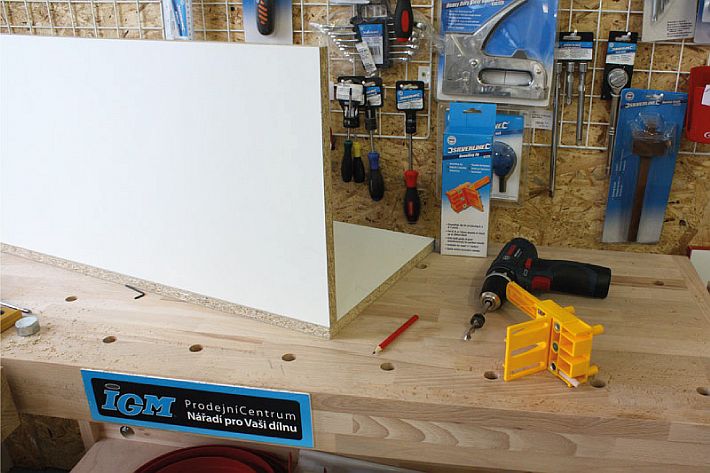

A munkadarabok összeszerelése
Ha munka közben figyelmes volt, akkor a csapos illesztés összeszerelése egyszerű lesz. Abban az esetben, ha csapolás közben valamelyik furat elmozdult, akkor a szükséges csap részt egyszerűen lecsípheti.
A csapok ragasztása

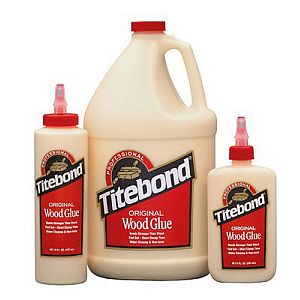

A csapok ragasztásához diszperz beltéri ragasztót használjon. Használhat diszperz vízálló ragasztót is. A saját tapasztalatainkból javasoljuk a Titebond ragasztót. Garantálja a ragasztott kötés egyedi szilárdságát, és nem csökken a térfogat, mint a PVA ragasztó esetében.

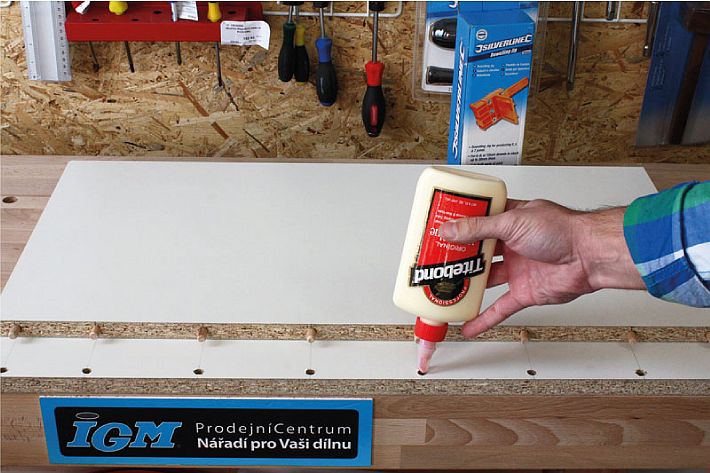

Először az élbe ragassza be a csapokat. Majd ezután, töltsön ragasztót a felületen lévő furatokba és illessze össze a két táblát.
A ragasztott illesztés összehúzása
A ragasztott illesztés összeszerelése után a munkadarabokat szorítókkal össze kell húzni, hogy a legszorosabb és tartósabb illesztést kapjuk. Jó, ha a szorítókkal való rögzítés kb. 20 percig áll, hogy a ragasztó megkeményedjen.
A felszereléssel végzett munka értékelése
A felszerelés árban elérhető, és mivel a munka vele egyszerű, a barkácsolás szempontjából is megfelelő. Egy, amire nagyon oda kell figyelni, ez a furatok középpontjának pontos megrajzolása.
Ez a felszerelés a nem nagyszámú furatok elkészítésére alkalmas, először is a barkácsolóknak. Ha rendszeresen akar tiplizni, akkor magasabb szintű tiplizőt ajánlunk.
TIPP az illesztések jobb kinézetére
Helyezzen a tábla és az oldalsó ütköző közé valamilyen anyagot, amelynek vastagsága a fazetta nagyságával lesz egyenlő. Ezzel a furat eltolódását éri el.
Utószó
Hisszük, hogy ezt a munkamenetet értékelni fogja a tipliző kiválasztásakor és majd később, az önálló csapos illesztés készítése során.
További érdekes felszereléseket és kiegészítőket a fa megmunkálására az IGM webáruházában talál.
