Hogyan készítsünk konyhaajtót fa masszívból

Masszív ajtó gyártása kitöltéssel tudománynak tűnhet, viszont ennek a cikknek és videónak köszönhetően probléma nélkül megcsinálhatja.


Keret és kitöltés marása két módon lehetséges:
1.Marófejek és alsómarógép segítségével.
2. Ujjmarók készletével konyhaajtókra és felsőmarógéppel asztalba rögzítve.

Mi az első módszert választottuk, váltólapkás marófejekkel alsómaróban.

Felhasznált felszerelés:
• Alsómarógép JET
IGM AF32 Előtoló berendezés
IGM Kontraprofil maró keretekre
IGM Kitöltőléc maró Z2 felső anyagfelvétellel
IGM Falcmaró egyenes fogakkal 30mm
Titebond Original Faragasztó
IGM Masszív korpusz szorító

Szükséges anyag:
2x gyalult fríz vizszintes bemélyedésre, 2x gyalult fríz függőleges bemélyedésre, ragasztott deszka fa kitöltéshez (kitöltéshez üveget vagy rétegelt lemezt is lehet használni).


1.A keret és a kitöltés méreteinek kiszámítása

A marás előtt az ajtó kívánt méreteit le kell mérni és a kiszámolni a bemélyedések és kitöltés méreteit.

Aszerint, milyen marót asználunk, választjuk az anyag vastagságát. A mi esetünkben az IGM prfil-kontra maró keretekre 22 és 28 mm tartományban tesz lehetővé marást. Mi 26 mm vastag anyagot választottunk keretre és 20 mm vastag kitöltést. Általában a kitöltés vékonyabb anyagból készül mint a keret az ajtók könnyebbé tétele érdekében és a kinézet szempontjából is. A kitöltés vastagságát saját belátása szerint is választhatja, ez csak Öntől függ.

A mi ajtónk 600x400 mm mérettel fog rendelkezni és a keret 60 mm széles lesz. A függőleges bemélyedésnek tehát min. 600 mm hosszal kell rendelkezni, de hosszabb is lehet a ragasztás egyszerűsítése érdekében (a kész ajtókat lerövidíti).

A vízszintes bemélyedésnek pontosan az ajtó szélességében kell lennie.

Példa:
Ajtó szélessége 400 mm, keret szélessége 60 mm, maró profiljának mélysége 12 mm.

Vízszintes bemélyedés hosszának számítása:
400 - 2 x 60 + 2 x 12 = 304 mm (Ajtó szélessége - 2 x keret szélessége + 2 x profil mélysége)


2. Keret profiljának marása

Az IGM kontraprofil marót rögzítse az alsóarógépbe és lapos vonalzó segítségével állítsa be a profil mélységét az alsómarógép támasztó vonalzóján 12 mm anyagfelvételre.

a vonalzót helyezze a lemélyebb fogba a marón, a marót fordítsa úgy, hogy a legnagyobb anyagfelvétel pozíciójában legyen a kés és a támasztó vonalzót állítsa be az acél vonalzóhoz. Az acél vonalzónak teljesen érintenie kell a támasztó vonalzót és maró elforgatásával nem mozdulhat el az acél vonalzó, csak finoman súrlódjon a maró rajta.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

A profil mélységét ezzel már beállította, most a maró magasságát kell beállítani a keret vastagsága szerint.

A keret profiljának marásához használja a maró alsó felét, ez marja a hornyot a kitöltésre és a keret felső dszes részté. Az penge felső élének a díszes profilra a marón síkban kell lennie a munkadarab felső élével vagy finoman a keret felső éle felett legyen, majd rögzítse a tengely magasságát.

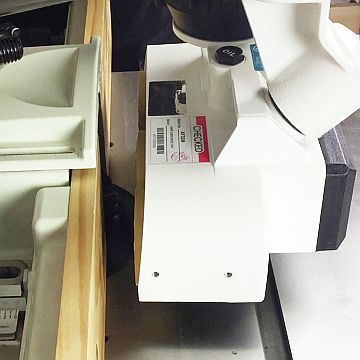

Az előtoló berendezés fordítsa a marógép asztala felé. Az adagoló kerekeknek legalább 1 cm-re kell lenniük a vágópengéktől, és kissé közelíteni kell (a hátsó keréknek kb. 1 cm-rrel kell közelebb lennie a vonalzóhoz, mint az első keréknek). Ezzel az előtoló berendezés jobban nyomja az anyagot az vonalzóhoz.

Állítsa be az előtoló berendezés magasságát az anyag vastagságára, és próbálja meg először mintát marni. Amikor az alsó marógépet használja, ügyeljen arra, hogy óvatosan járjon el, ne viseljen laza ruházatot, és minden csuklóelemet, például órát, karkötőt, stb. távolítson el.

Ha a minta rendben van és a magasság helyes, kimarhatja a keret összes részét.

Jak vyrobit kuchyňská dvířka z masivu


3.Keret kontraprofiljának marása

Kontraprofil marásához nem kell szerszámot cserélnie, csak a maró magasságát átállítani az alsómarógépben. A profil amrásához a maró alsó felét használtuk, most a felső felével fogunk marni.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

A kontraprofil megfelelő magasságának beállításához helyezzünk egy keret darabot a mart profillal lefelé az asztalra. A marófejjel lefelé haladunk, a magasságot állítsa be a kitöltés hornya szerint. A horony felső és alsó élének szintben kell lennie a horonnyal a profilmaróban.

A kontraprofil marása közben csak a vízszintes bemélyesésekbe marunk. Mivel a faszállakra merőlegesen marunk, a szálak kitépésének veszélye áll fenn az anyag szélén, ezért egy darab támasztó fát helyezünk a mart darabhoz, hogy ezzel ezt emgakadályozzuk. Ebben az esetben nem használunk előtoló berendezést, amely ilyen keskeny darabot nem tartana meg, hanem szögvonalzót használunk.

A darabokat lefele fejjel marjuk. Először a mintát marjuk, amelyet a profilba próbálunk helyezni. A a kontraprofil mélysége és magassága is megfelelő, kimarjuk a kontraprofilt a vízszintes bemélyedések bal és jobb homlokába is.

A kontraprofilokat finom csiszolópapírral betisztítjuk és megpróbáljuk az ajtó keretet összeállítani.


4. Ajtó kitöltésének marása

A kitöltés méretét előre kiszámolhatja és elkészítheti a keret méretei szerint.

Számítás:
ajtó magassága - 2 x keret szélessége + 2 profil mélysége

Példa:
600 - 2 x 60 + 2 x 12 = 504 mm

A kitöltés szélessége megfelel a vízszintes bemélyedés kiszámított hosszának (304mm) - dilatáció (2mm).

Kb. 2 mm dilatációt tanácsolunk az ajtó szélességére, tehát az ajtó szélessége 302 mm lesz. A dilatáció lehetővé teszi a fa tágulását és száradását elkerülve a kazetta repedését.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

Az alsómaróba kitöltésmarót helyezünk, mi IGM Kitöltőléc marót felső anyagfelvétellel használtunk. Ez a maró a munkadarab felső élét marja és a kitöltést a marógép asztalához szorítja. Maró felső anyagfelvétellel nem alkalmas kézi előtolásra, tehát előtoló berendezésre van szükség.

Állítsa be az anyagfelvétel mélységét acél vonalzóval. Felülről figyelje a kés hátsó szintjét a támasztó vonalzóval szemben. A mélységet úgy állítsa be, hogy a kitöltés profiljának teljes hosszát kihasználja; a támasztó vonalzó szintjével voszont nem kerülhet a vágóél szintjén túl.

A következő lépésben állítsa a kitöltőléc maró magasságát az anyag magassága szerint. Az anyagot helyezze az asztalra elülső élével a marófej profiljával szemben és állítsa be a marás magasságát. A marás magassága csak öntől függ, ezzel befolyásolja a kitöltés behelyezését a keretbe. A kitöltésből legalább 5 mm-nek maradnia kell a keret hornyába való behelyezéséért. Mi 5 mm-t hagytunk a keretbe helyezésre és 5 mm-t a keret hátsó részétől, amelyet majd falcmaróval fogunk marni később.

Fordítsa az előtoló berendezést az asztal felé és állítsa be a magasságát a kitöltés vastagsága szerint.

Kapcsolja be az előtoló berendezést a marógéppel és marja a kitöltést egy mintán, majd utána az ajtó kitöltését.

A kitöltés marását mindig a szálakra merőlegesen kezdje, így a befejezés a szálak mentén fejezi be a marást és így nem áll fen a szálak kitépésének veszélye a kész darabon.

A mart kitöltést csiszolószivaccsal tisztítsa meg.


5. Falc marása a kitöltés hátsó oldalán

A kitöltés keretbe helyezéséhez a kitöltésnek 5 mm vastagnak kell lennie a kerületén (4,8 mm egyszerább beültetésért), A mi kitöltésünk 10 mm vastag, ezért a maradék 5,2 mm-t le kell marni IGM falcmaró segítségével.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

A falcmarót alsómaróba rögzítjük és a kimért jelölések szerint a kitöltésen beállítjuk a falc mélységét és magasságát. A falc mélységének legalább 12mm-nek kell lennie, ami a maró profiljának mélysége a kitöltés beültetéséhez. Mi 15 mm-es mélységet választottunk, hogy a félhorony az ajtó hátsó oldaláról is látható legyen.

A marást újra merőlegesen a szálakra kezdje, majd szálak mentén fejezze be a tökéletes eredmény érdekében.


6. Ajtó összeszerelése és ragasztás

Most már készen állnak a darabok a keretre és kitöltésre is, így kipróbálhatja összeállítani az ajtót.

Tanácsoljuk az ajtót összeállítani és lecsiszolni és festeni még a ragasztás előtt, vagy a ragasztás előtt meríteni.

A kitöltés kazettájának lazának kell lennie a keretben, hogy legyen mozgástere, ezért azt ragasztani nem kell a kerethez.

Ha a kitöltés ragasztás után lenne festve, a festék nem kerülne a keret hornyaiba és így száradás után nem festett felületek lennének láthatók, vagy a ragasztóval a kitöltést a kerethet ragasztaná és így nem lenne mozgástere.

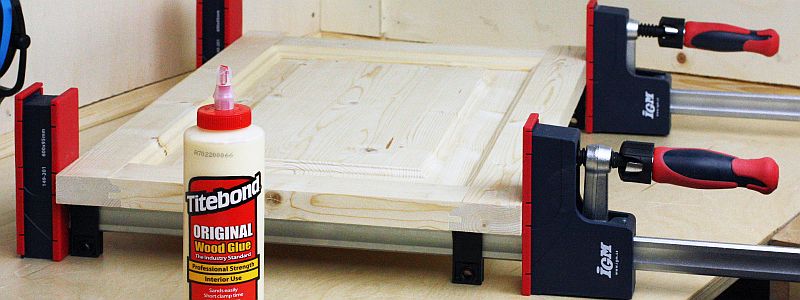

A legalkalmasabb tehát a keret darabjait és kitöltést még nem összeállított állapotban festeni, rögzíteni a kitöltést a keretben szilikonnal vagy habszivacsokkal, majd ezután ragasztani Titebond Original diszperziós ragasztóval. A kifolyt ragasztót majd egyszerűen letörölheti nedves ronggyal.

A keret ragasztásához használjon IGM korpusz szorítókat, amelyek az egenes műanyag pofáknak köszönhetően erős rögzítést garantálnak anyag károsítása nélkül.

Jak vyrobit kuchyňská dvířka z masivu

A ragasztó száradása után lazítsa meg a szorítókat, vágja le kilógó függőleges bemélyedéseket a kívánt hosszra, a homlokokat csiszolja le sarokcsiszolóval és fesse le az ajtó maradék részeit.
