Hogyan készítsünk vágószánt a körfűrészgéphez

Tökéletesen vágott anyag | Rövidítő kocsi

A bútorgyártók és asztalosok nagy része a szokásos vágáshoz jól beállított vagy stabil körfűrészgépeket használnak.

Jobb vágást érhet el viszont vágószán segítségével, melyet alacsony áron tud előállítani.

A vágószán tulajdonképpen egy mozgatható lap, ütközővel, mely a körfűrészgép barázdáiban siklik. A munkadarab a vágószán elülső részén fekszik, meggátolva ezzel az elsiklást és mindig tiszta és tökéletesen derékszögű vágatot biztosít.


Munkamenet pár lépésben




A szögvonalzók, melyek alaptartozékai a fűrészgépeknek szintén felhasználhatóak a rövidítéshez, csak ezek kevésbé biztonságosak és elsősorban kevésbé pontosak, mint egy jól elkészített vágószán.

A mi munkaleírásunk alapján Ön is elkészítheti körülbelül 2 óra alatt és kb.11 500 Ft-ért.

Szükség lesz legalább 12 mm vastagságú furnérlemezre, két legalább 600 mm hosszúságú bükkfa deszkára, két 5 mm erősségű kapupánt csavarra, anyacsavarral és pár csavarra.


A szán szélességét és hosszát válassza szükség szerint.

Mi 900 x 600 mm méretű vágószánt készítettünk.

Vágószánunk a Laguna Fusion 3, 250 mm átmérőjű fűrészlemezzel körfűrészgépre lett tervezve.Laguna Fusion 3 s priemerom kotúča 250 mm. Ez a fűrészgép nagy öntöttvas asztala elbírja a nagyméretű vágószánt, az asztali fűrészgéphez válassza kb. 700 x 450 mm méretet. A mi vágószánunk problémamentesen tudja kezelni a legfinomabb vágást, akár az 550 mm széles bútorlapon.

PA vágószán alkalmazása során el kell távolítani a hasítóéket, kezeit tartsa biztonságos távolságban a fűrészlaptól!


Gyártási anyag

Elsőként vágja méretre a furnérlemezt, mi esetünkben 900 x 600 mm-re.


Tippek a szán készítésére és méreteire

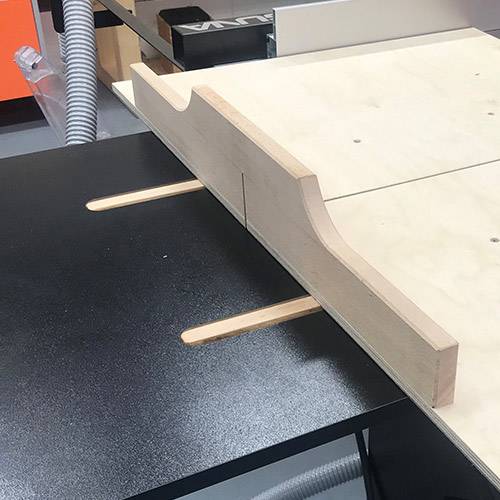

A legyalult bükkfa deszkákra felrajzoljuk az első és hátsó támasz alakját, középső részének magasabbnak kell lennie, hogy a fűrészlemez felemelésekor ne kerüljön sor átvágására, a támlák tartják és megerősítik a vágószánt. Mi támaszunk magassága középen 100 mm a szélek felé alacsonyodik a munkadarab könnyebb befogásához. A támlák alakját szalagfűrész vagy lombfűrész segítségével vághatja, a vastag vágatot utána kézi csiszolóval vagy a mi esetünkben a hengeres csiszolón csiszoljuk. A támláknak nem kell a vágószán teljes szélességében lenniük, esetünkben 700 mm szélességben, 20 mm vastag bükkfa deszkából készültek, mely muszáj, hogy tökéletesen gyalult és egyenes legyen. szögmaróval 45°-os kisebbedést értünk el.


Nyílások fúrása és a szán elemei

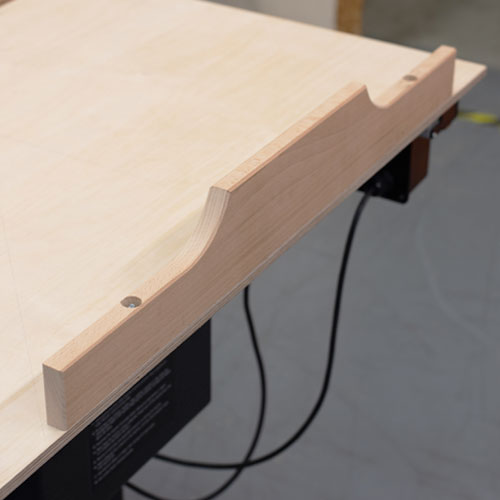

A támla helyes felerősítése és az elülső támla elhelyezkedése a legfontosabbak a pontos vágatok érdekében, ezért állítható kell legyen, hogy kiküszöböljük az esetleges pontatlanságokat a furnérlemezre történő felerősítés során. Ezért rögzítéséhez két kapucsavart használunk 5x60 mérettel, melyek áthaladnak a támlák teljes magasságában. Hogy a támla állítható legyen, a bükkfa deszkába legalább 1 mm-el nagyobb nyílásokat kell fúrni, mint a kapucsavar átmérője. Esetünkben 6 mm átmérőjű fúrót használtunk. Az 1 mm elég, hogy utólagosan beállítsuk a támla szögét a lemezhez viszonyítva kb.3°-al.

A támla felső részében nagyobb átmérőjű nyílást kell fúrni, hogy felfogatáshoz szükséges az anyacsavar és alátét beágyazzuk. A süllyesztéshez 16 mm átmérőjű fúrót használtunk, a nyílás mélysége 15 mm. Azonos fúrót használtunk a csavarfej süllyesztésére a furnérlemezbe, a furat mélysége csak 4 mm, hogy a fej el legyen rejtve.

Tökéletesen vágott anyag | Rövidítő kocsi

Először a nem átmeneti nyílást fúrja, csak utána az átmenetit a csavar részére, ellenkező esetben a fúró élének nem lenne pontos vezetése és csúszna a csavar nyílásában. A hátsó támla a vágószán megerősítésére szolgál, a szöge nem kell, hogy állítható legyen, ezért alulról csavarok segítségével felerősíthető a lapra. Mindkét támlát erősítse a furnérlaphoz.


Védő box

Hogy a vágószán biztonságos legyen és ne történjen baleset az elülső támla bevágása közben, védő box-ot szükséges készíteni, amelybe a lemez fog bújni az elülső támla átmenetét követően.

A méret meghatározásához a fűrészen kiemeli a lemezt a maximális magasságba, melyben a vágószánt akarjuk használni. A vágószán többnyire kisebb darabok esetében használatos max.5 cm vastagságig, mi ezért a vágószánt és a védő boksz-ot a lemez 6 cm-ig történő kiemelésére terjesztettük ki, habár maga a fűrész 8 cm-re kiemelhető. Mennyire fog feljönni a lemez az elülső támlapon úgy tudjuk meg, ha a vágószánt a kitolt fűrészlap mellé tesszük úgy, hogy a lap oldalsó tengelye az elülső támasz közepére mutasson. Esetünkben a hossz 8 cm és a beállítható magasság 6 cm, védő box mérete tehát 10 x 8 cm, a szélessége már nem olyan fontos, mi 6 cm-t választottunk.

Tökéletesen vágott anyag | Rövidítő kocsi

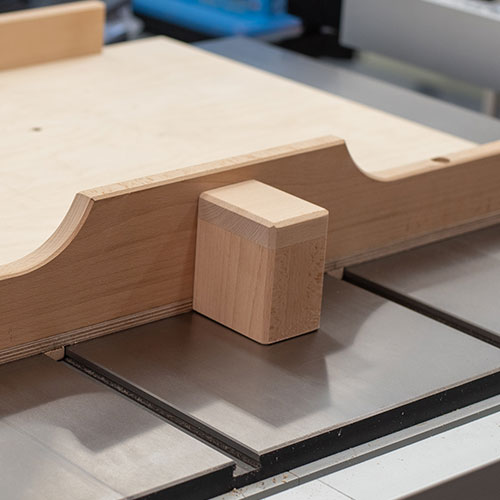

Ideális üres belső üregű boksz-ot készíteni, hogy a körfűrészlapnak legyen elegendő tere a forgács elvezetéshez és hűtéshez, de készítheti akár tömör hasábból. A legfontosabb, hogy a fűrészlap soha ne jöjjön ki. A védő box-ot utána ragasztóval rögzítjük az elülső támlához, vagy csavarokkal az oldalakhoz.

Vigyázat! A csavaroknak nem szabad a box tengelyében lenniük, ott, ahol a fűrészlemez fog áthatolni.


Pontosság a síneknek köszönhetően

Hogy a szán pontosan és párhuzamosan járjon a lemezzel, hozzá kell erősíteni a síneket. Mérje le a barázdák méreteit és keményfából készítse el a lehető legnagyobb pontossággal a síneket, mi esetünkben ezek bükkfa sínek, 19 x 10 mm-es profillal. Minél pontosabbak lesznek a sínek, annál pontosabbak lesznek a vágatok a vágószánon és kiküszöböli a szán oldal irányú elmozdulását.

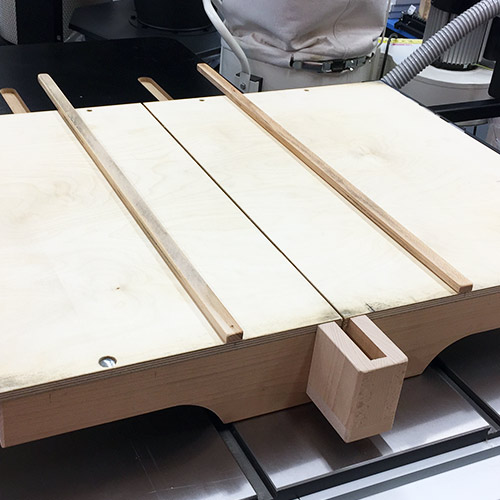

A síneket tegye a fűrészgépen a barázdákba és az fűrészgép asztalára tegye az összeszerelt vágószánt is. A vágószánt úgy illessze a fűrészgépre, hogy tengelye pontosan a fűrészlap tengelyével egy irányban feküdjön. Az oldalsó vonalzót helyezze a vágószán oldalához, hogy ellenőrizze vagy beállítsa a vágószán és fűrészlap párhuzamosságát. Utána ceruzával jelölje meg a fasínek helyzetét a vágószánhoz képest, hogy megtudja, hol készítse el a nyílásokat a csavarok számára, melyet összekötik a vágószánt a sínekkel.

Tökéletesen vágott anyag | Rövidítő kocsi

A vágószánt vegye le a fűrészgépről és a megjelölés alapján legalább 3 nyílást fúrjon a csavarok számára. Esetünkben 3,5 x 20 mm méretű csavarokat használtunk, a fúró átmérője 4 mm. A nyílásokat a fúrás után mélyítse 90°-os süllyesztővel, hogy a csavarok fejei elbújjanak a lap alatt. A vágószán tegye újra a fűrészgép asztalára, és oldalról tolja az oldalsó beállított vonalzóhoz és erősítse fel csavarokkal.

Kis, 2 mm átmérőjű fúróval előfúrja a nyílásokat a síneken is a csavarok számára, elkerülve ezzel megrepedését a csavarok behúzása során. Hat csavar segítségével hozzácsavarja a vágószánt a sínekhez.


Ütköző a megfelelő helyen

A pontos működés és biztonság érdekében szükséges ütközőt erősíteni a vágószánra, mely megakadályozza a szán elmozdulását a fűrészgépen, hogy ne kerüljön sor a védő box átvágására. Az IGM Laguna Fusion3 fűrészgép esetében elegendő a vezető sínek hosszának pontos megválasztása, mivel a hosszirányú barázdák nem teljesen átjárhatók, így a vágószán beütközve megáll a barázda végén.

Ha a barázdák a fűrészgépen átjárhatók, az ütközőt egyszerűen elkészítheti a sínbe történő rövid bevágással (19 x 19 mm). Ezt csavarja úgy a sín alsó részéhez,

Tökéletesen vágott anyag | Rövidítő kocsi

hogy beakadjon az asztal elülső élébe abban a pillanatban, mikor a fűrészlap legmagasabb pontjával átvágja az elülső támlát. Vagy felrögzíthet mechanikus ütközőt (lemezt) a szán mögé, két csavar segítségével.

Végül illessze a vágószánt a barázdákba, állítsa be a fűrészlap magasságát 6 cm-re és lassan vágjon barázdát az elkészített vágószánba, a fűrészlap nem kell, hogy a védő box-on átmenjen.

Készítsen pár próba vágást, ellenőrizze a vágási szöget és szükség esetén állítsa be az elülső támlap szögét.

Tökéletesen vágott anyag | Rövidítő kocsi

Tiszta megoldás két óra munkával és az alapanyag ára körülbelül 11 500 Ft.
